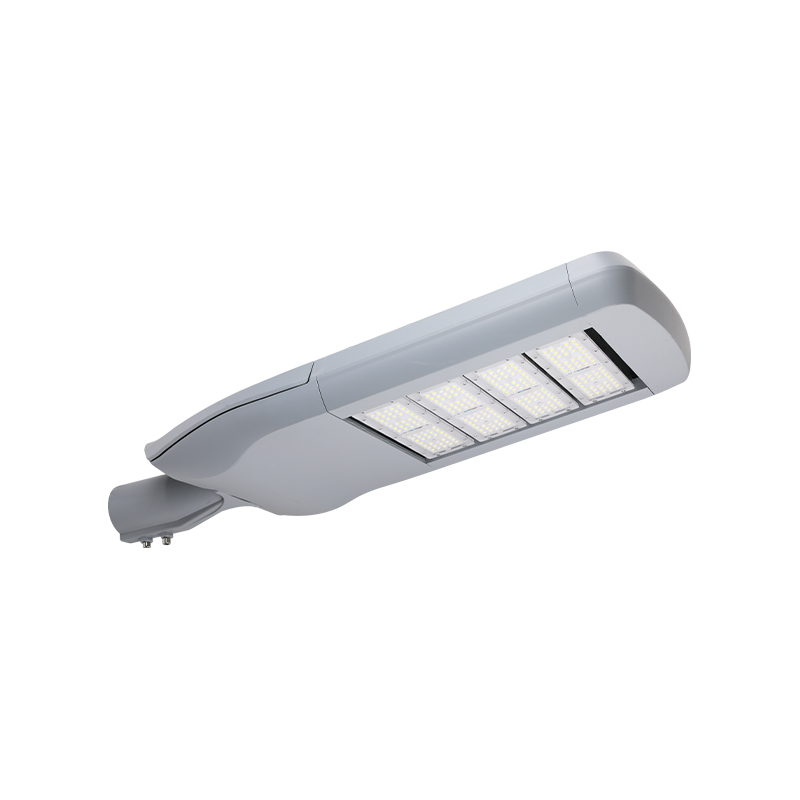

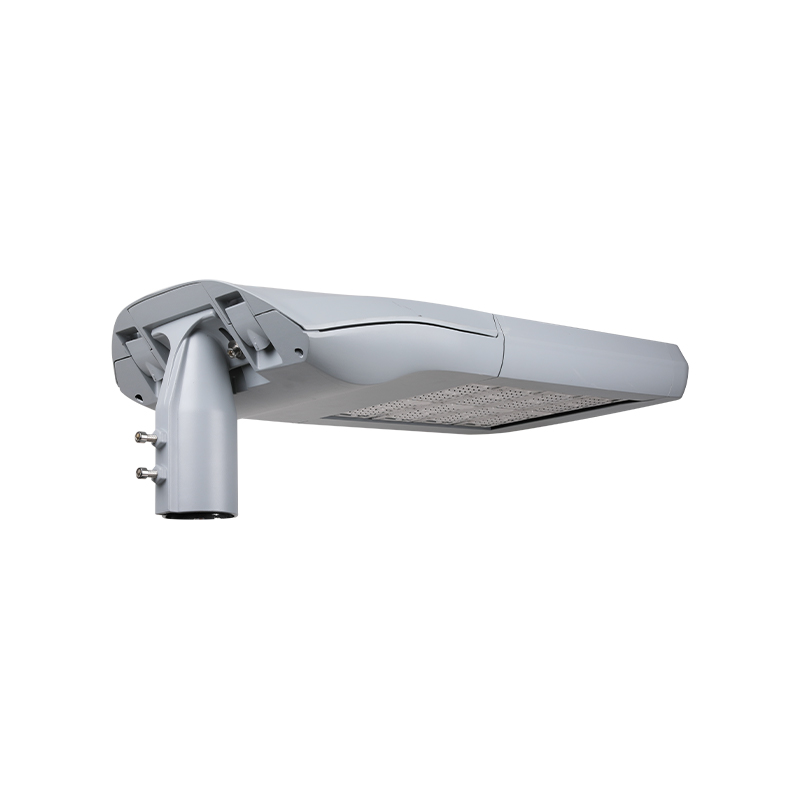

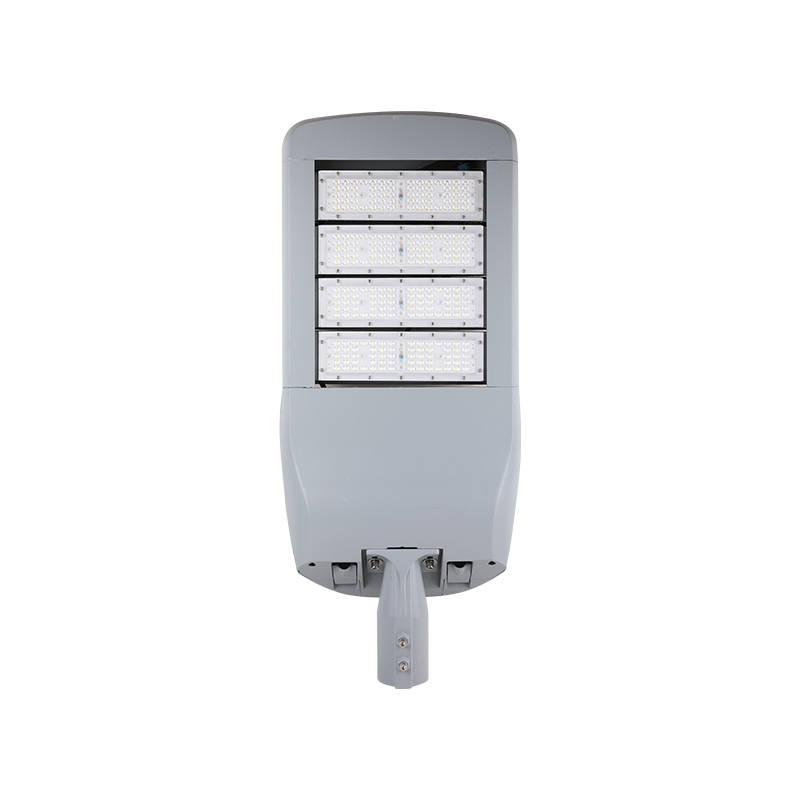

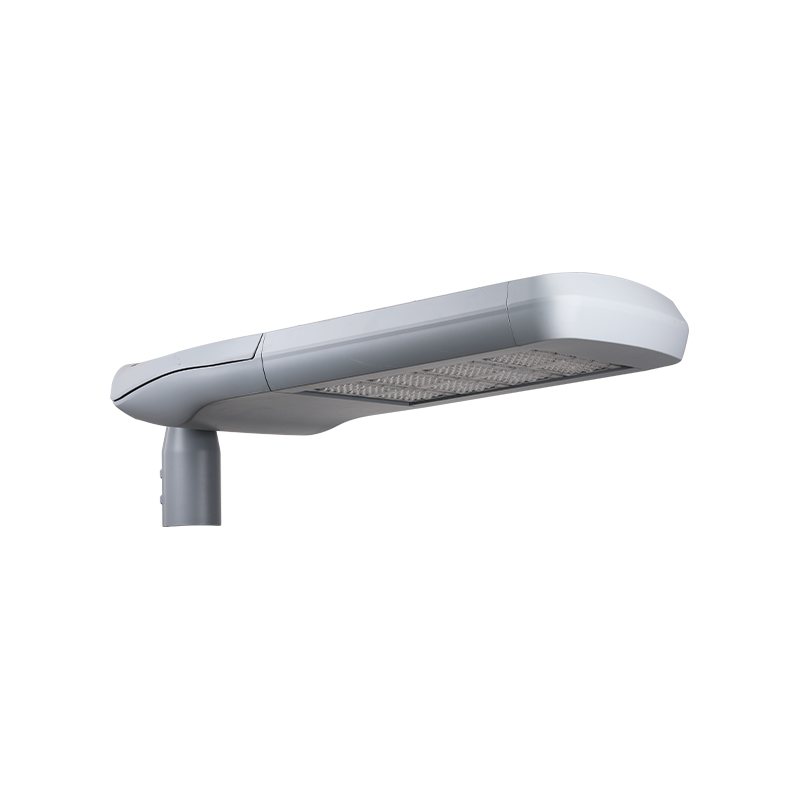

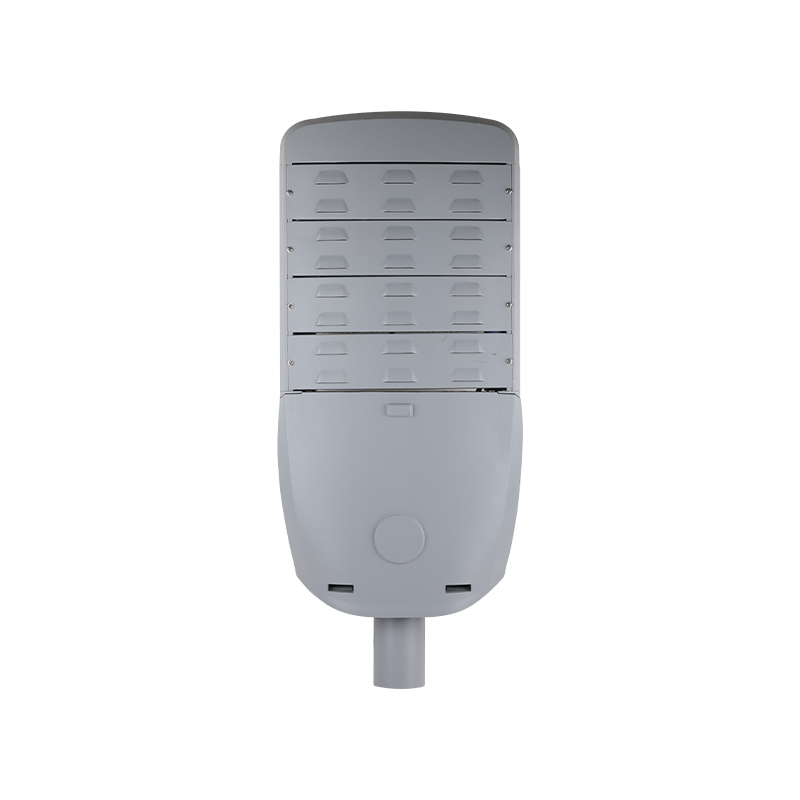

Reka bentuk enjin modular FORTUNE MODULAR Series LED Street Light

Penerangan Produk

FORTUNE MODULAR mempunyai banyak kelebihan yang ketara. Reka bentuk dan fungsinya mencerminkan ciri kecekapan, fleksibiliti dan orientasi masa depan. Petak gear dan dulang gearnya boleh dibuka dan diganti dengan mudah tanpa alat, yang sangat memudahkan proses penyelenggaraan dan meningkatkan kebolehkendalian dan kebolehpercayaan peralatan. Reka bentuk enjin LED modular boleh dikembangkan secara fleksibel daripada satu modul kepada enam modul, yang bukan sahaja memenuhi keperluan senario yang berbeza, tetapi juga meningkatkan keberkesanan kos dengan ketara dan menyediakan pengguna dengan fleksibiliti dan kebolehsuaian yang lebih tinggi.
Produk ini menggunakan badan aluminium die-cast bertekanan tinggi dan ditutnaik dengan salutan serbuk poliester tahan kakisan untuk memastikan ketahanan dan kestabilan peralatan dalam persekitaran yang keras. Reka bentuk soket sudut boleh larasnya menyokong kemasukan sisi dan pemasangan atas lajur, meningkatkan lagi kemudahan dan kebolehgunaan pemasangan.

APLIKASI UTAMA

JALAN RAYA & LEBUHRAYA

JAMBATAN

KAWASAN BANDAR & KEDIAMAN

KAWASAN DATARAN & PEJALAN KAKI

SPESIFIKASI TEKNIKAL

SPEC	M01	M02	M03	M04	M05	M06
Watt	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Voltan masukan	100-277V / 50-60Hz
Suhu warna	3000-6500K
Indeks rendering warna	CRI > 70
Suhu operasi	-40 ℃ ~ 50 ℃
Bahan perumahan	ADC12
Perlindungan kemasukan	IP66
Kekuatan impak	IK08
Perlindungan lonjakan	10KV/20KV
Diameter spigot	60mm
Berat badan	6.0kg	7.2kg	8.4kg	9.5kg	10.8kg	12.2kg

REKA BENTUK TERPERINCI

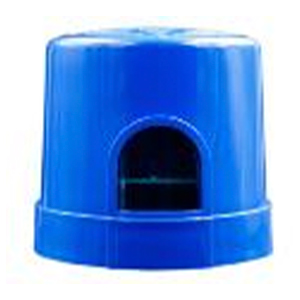

Modul yang dipimpin Modul berbilang pilihan dengan kecekapan luminair sehingga 160lm/w, jangka hayat yang panjang 50000 jam.	Kawalan fokepada (pilihan) Pilihan dengan soket NEMA & penutup fotosel/pendek.

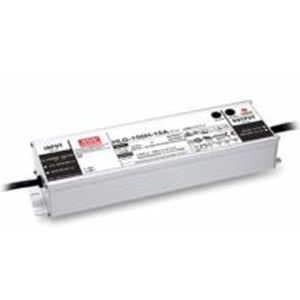

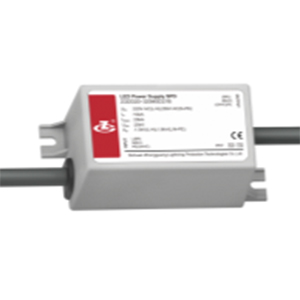

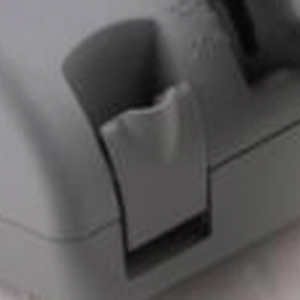

Unit bekalan kuasa Pemandu dipimpin prestasi tinggi - Peredupan 0-10v atas permintaan - Jenama pemandu boleh memilih antara MOSO, Meanwell, Philips, Osram.	gesper Pembukaan petak gear tanpa alat, mudah untuk penyelenggaraan.

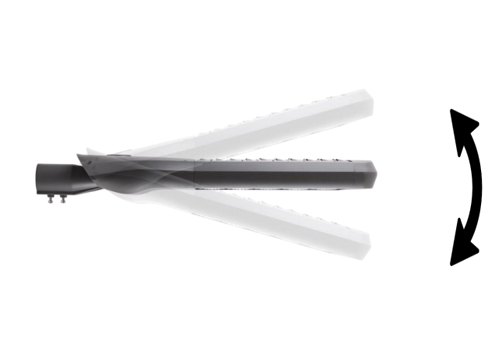

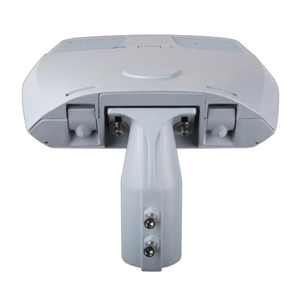

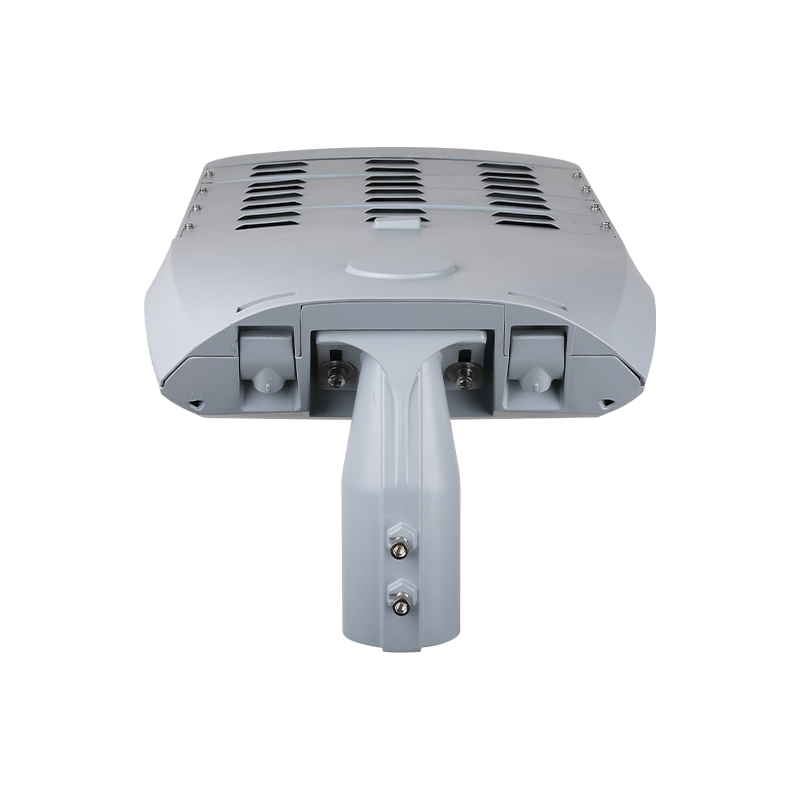

Spigot Sudut laras lebar dari 0 ℃ ± 15 ℃ untuk kemasukan sisi dan pelekap atas pos.	Pemutus kuasa Luminair secara automatik apabila petak gear dibuka dan selepas ditutup dihidupkan, keselamatan untuk pekerja semasa penyelenggaraan.

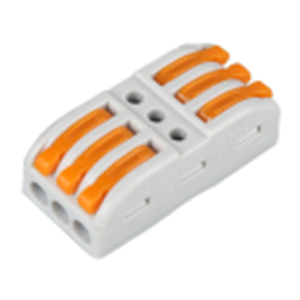

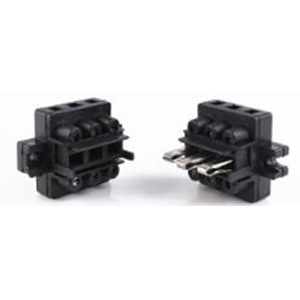

Penyambung Penyambung pemalam pantas, tanpa alat, menjimatkan masa.	SPD Peranti perlindungan lonjakan 10kv (20kv pilihan), perlindungan yang lebih dipercayai untuk unit bekalan kuasa yang diketuai.

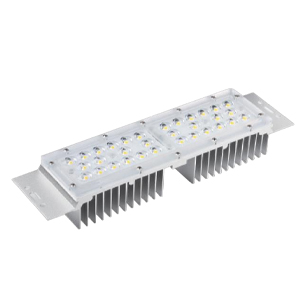

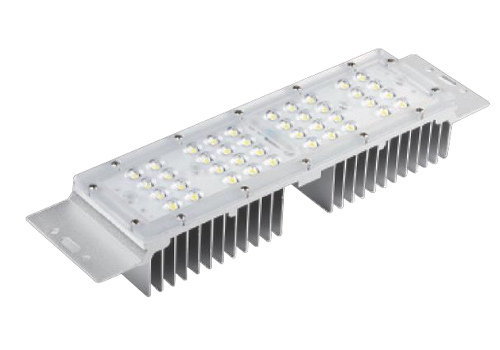

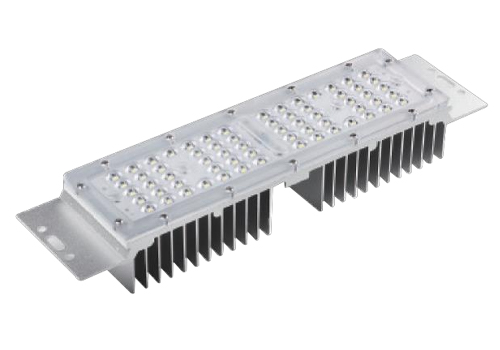

MODUL LED DISEDIAKAN

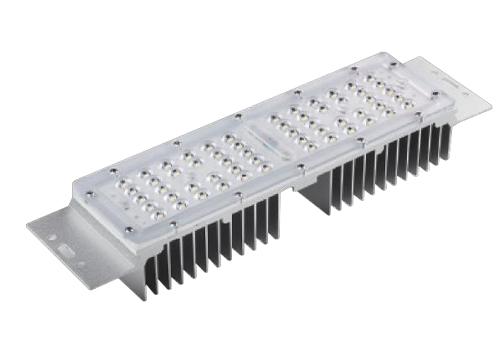

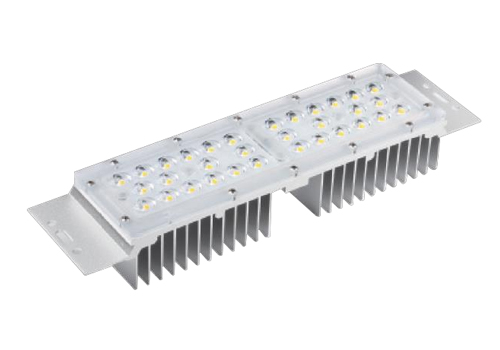

5050 MODUL LED Kuantiti LED: 32pcs Watt: 50w	MODUL LED 3030 Kuantiti LED: 40pcs Watt: 30w
MODUL LED 3030 Kuantiti LED: 56pcs Watt: 50w	MODUL LED 3030 Kuantiti LED: 64pcs Watt: 60w

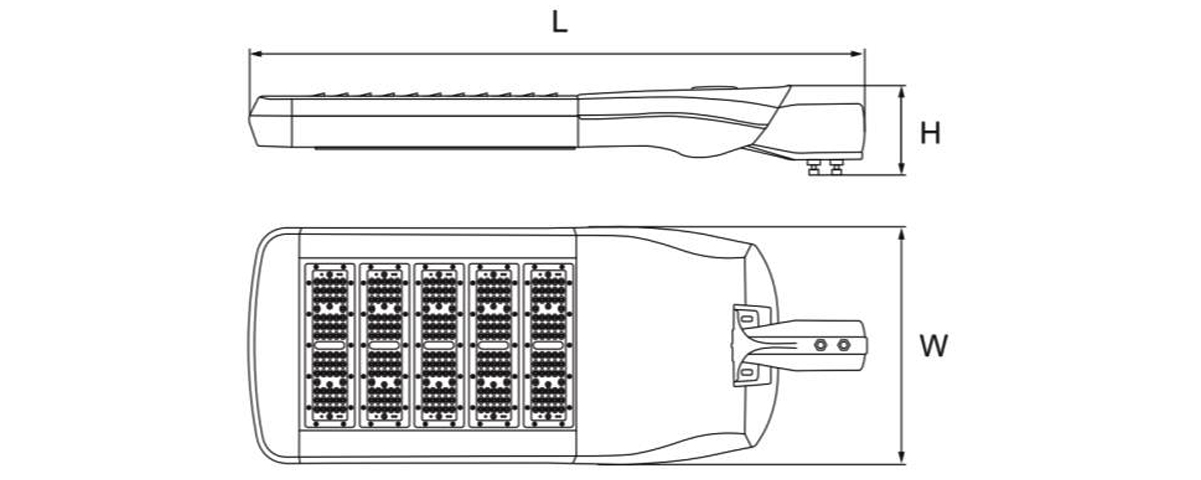

DIMENSI (mm)

MAKLUMAT PESANAN

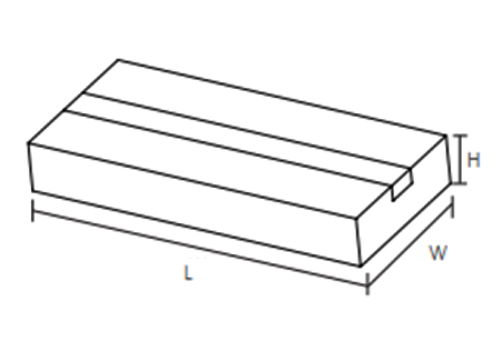

DATA LOGISTIK

PEMASANGAN

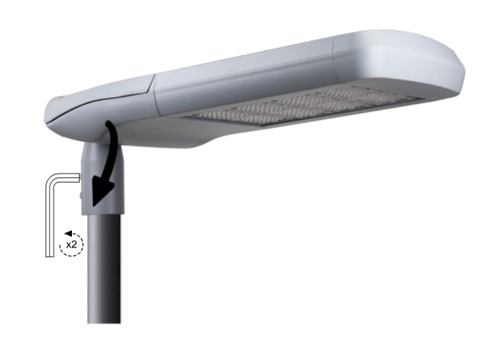

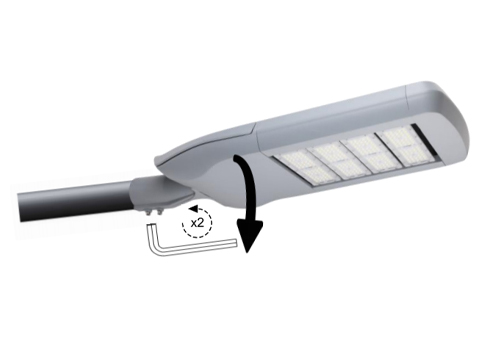

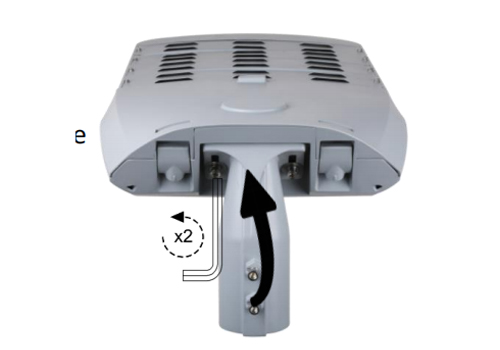

Ketatkan luminair ke tiang dengan sepana allen.	Longgarkan skru dengan sepana allen dan putar spigot sesuaikan ke kedudukan masuk sisi.

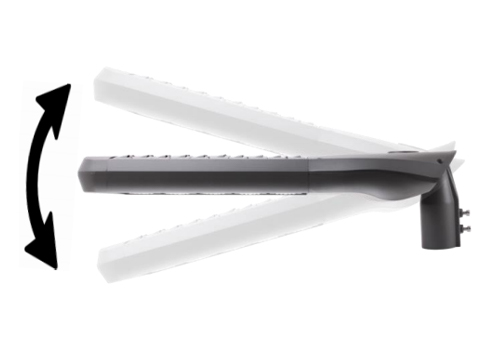

Hanya satu alatan tangan diperlukan untuk memasang luminair.	Sudut spigot boleh dilaraskan dengan -15°,-10°,0°,5°, 10°,15°.

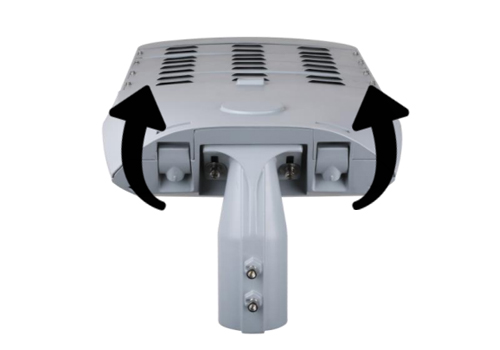

Sudut spigot boleh dilaraskan dengan -15°,-10°,0°,5°, 10°,15°.	Tekan dua buckle untuk membuka petak gear.

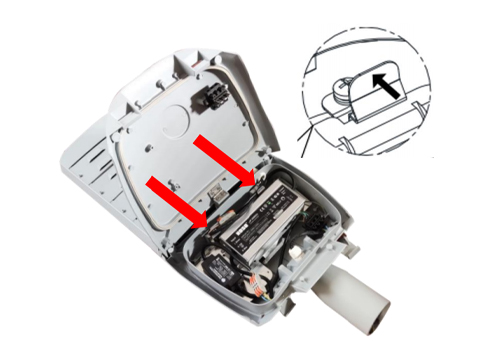

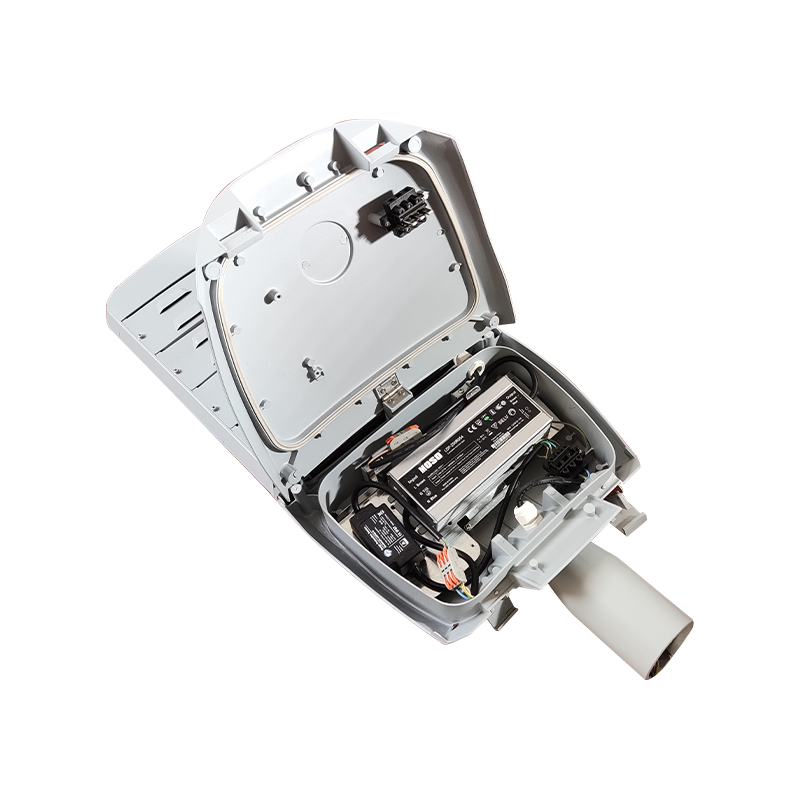

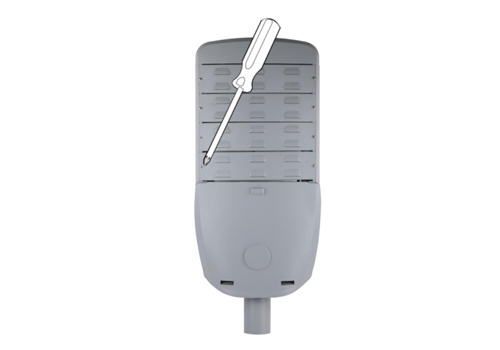

Letakkan penutup petak gear pada kedudukan terkunci, tolak 2 klip mengikut jalur dan keluarkan plat gear, gantikan bahagian elektronik yang gagal dengan yang baharu, kemudian kunci petak gear.	Longgarkan helaian penutup belakang dan tanggalkannya, kemudian teruskan longgarkan skru yang terkunci pada profil, keluarkan modul led yang gagal dan gantikan dengan yang baharu. Sambung dan ketatkan setiap bahagian ke belakang langkah demi langkah.
